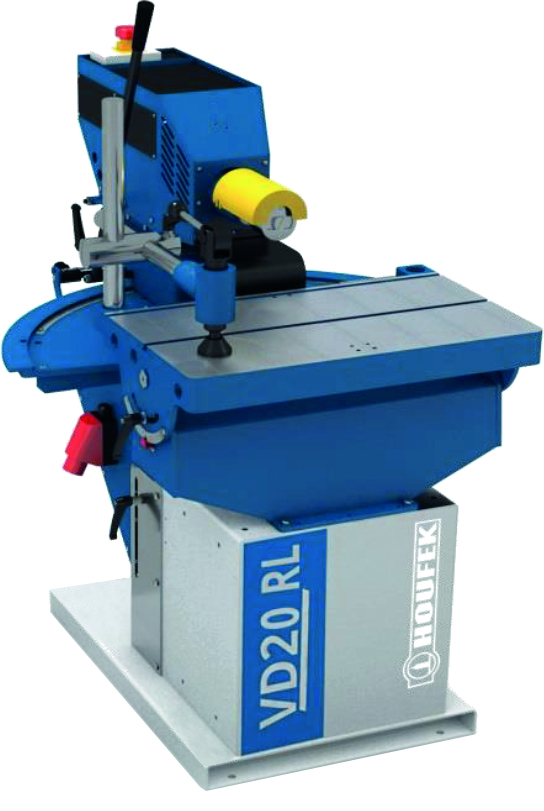

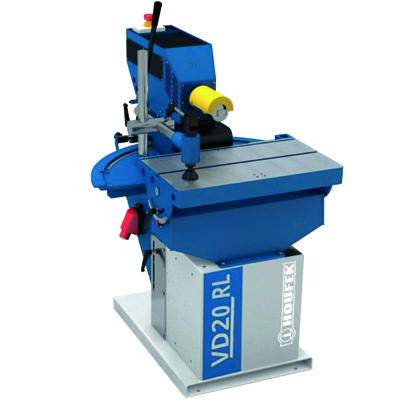

VD 20 RL Wiertarko-dłutarka HOUFEK z obrotowym zespołem wiertarskim +/- 65° oraz przechylanym stołem w zakresie +/- 45°

Opis

Obrabiarka czeskiego producenta HOUFEK:

Wiertarka pozioma lub wiertarko-dłutarka VD20 RL HOUFEK to obrabiarka, która uzupełnia serię VD pod względem typu i serii. Została opracowana dla klientów, którzy oczekują prostoty, niezawodności i jakości wszystkich technologii wykonywania otworów oraz wybrań za optymalną cenę.

Przeznaczenie maszyny:

wiercenie długich okrągłych otworów poziomych
dłutowania otworów
frezowanie frezami palcowymi
wybrania materiałów z wykorzystaniem przesuwu poprzecznego

Zalety:

Obrotowy zespół wiertarski (nastawa kąta zespołu obróbczego w odniesieniu do stołu roboczego) w zakresie +/- 65°
Przechylenie stołu roboczego w zakresie +/- 45°
Agregat wiertarski jest ułożyskowany na hartowanych prowadnicach pryzmatycznych ze sprawdzonym systemem kulek kontaktowych
Szybkie i proste ustawianie zakresu pracy wrzeciennika za pomocą ograniczników z pokrętłami
Noniusz dla odpowiedniej nastawy
Duży i masywny stół roboczy
Stabilna i sztywna konstrukcja
Zespół obróbczy zamocowany na podwójnej prowadnicy
Docisk mimośrodowy w standardzie
Wysokość głowicy regulowana za pomocą pokrętła ręcznego
Możliwość doposażenia wiertarki w funkcjonalne wyposażenie dodatkowe
Maszyna produkowana pod zamówienie (konfigurowanie maszyny wg zapotrzebowania Odbiorcy)

Dane techniczne
Wymiary stołu roboczego	700 x 400 mm
Prędkość wrzeciona	3000 obr./min
Maks. wysokość robocza nad stołem roboczym	160 mm
Maks. skok wzdłużny na oś X	200 mm
Maks. skok poprzeczny na oś Y	320 mm
Pionowy skok wrzeciona w osi Z	160 mm
Maksymalna długość narzędzia	175 mm
Średnica narzędzia	0 – 20 mm
Silnik	1,5 kW
Zacisk mimośrodowy (docisk nastawny)	1 szt.
Przechylenie stołu (wzdłużne)	+/- 45°
Obrót zespołu wiertarskiego	+/- 65°
Ruch obrotowy stołu	–
Wymiary maszyny	1450 x 1000 x1000 mm
Waga	335 kg

Wyposażenie opcjonalne
Silnik 2,2 kW (3 KM)	P41 01
Dwubiegowy silnik 1,5/1,9 kW, 1500/3000 obr./min.	P41 07
Falownik silnika głównego – prędkość 800 – 3600 obr./min.	P41 11
Prowadnica wielokrotnego wiercenia 16-22-25-32 – sterowanie mechaniczne	P41 20
Prowadnica wielokrotnego wiercenia 16-22-25-32 – sterowanie pneumatyczne	P41 56
Laser przemysłowy	P41 22
Pneumatyczne mocowanie detalu	P41 23
Nastawna (kątowa) prowadnica +/- 45°	P41 24
Zacisk ekscentryczny	P41 25
Urządzenie mocujące do materiałów płytowych	P41 26
Ogranicz. dla elem. 1000 mm, (niemożliwe z P41 35)	P41 27
Podpora lewa z rolką 1400 mm	P41 28
Podpora prawa z rolką 1400 mm	P41 29
Wysuwane wsporniki 400 mm	P41 35
Mechaniczny licznik wysokości wrzeciona	P41 34
Uchwyt zaciskowy 3×28	P41 30
Uchwyt (tuleja) 28×10	P41 31
Uchwyt (tuleja) 28×16	P41 32
Pneumatyczne zabezp. kąta wiercenia – tylko dla RL	P41 36
Komplet dłutarskich wierteł Ø = 6-20, 15 szt.	P41 41
Komplet spiralnych dłut. wierteł Ø = 6-16, 6 szt.	P41 42
Niestandardowy kolor maszyny na życzenie klienta	P41 45
