CU325 Tokarka konwencjonalna ZMM BULGARIA

Opis

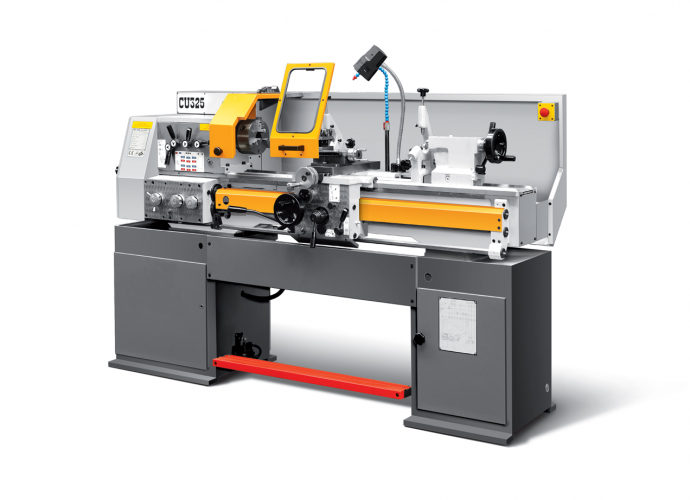

Obrabiarka ZMM BULGARIA CU325

Występują 3 wersje tej maszyny:

Nr artykułu	Symbol	Nazwa
002000	CU325/500	Tokarka CU325 o rozstawie w kłach 500 mm
002001	CU325/750	Tokarka CU325 o rozstawie w kłach 750 mm
002002	CU325/1000	Tokarka CU325 o rozstawie w kłach 1000 mm

Dane techniczne		CU325
PODSTAWOWE DANE	Wysokość kłów	165 mm
	Średnica toczenia nad łożem	325 mm
	Średnica toczenia nad saniami poprzecznymi	190 mm
	Średnica toczenia po wyjęciu mostka – tylko dla rozpiętości w kłach 1000 mm	440 mm
	Szerokość łoża	200 mm
	Roztaw kłów	500; 750; 1000 mm
WRZECIONO	Końcówka wrzeciona DIN 55027	5 Nr.
	Przelot wrzeciona	32 mm
	Stożek wrzeciona	Nr 4,5 Morse’a
WRZECIENNIK	Liczba prędkości obrotowych	12 (24)
	Zakres prędkości obrotowych wrzeciona	85 – 2000 (42,5 – 2000)
	Moc głównego silnika	2,2
POSUWY	Liczba posuwów	48
	Skok posuwu wzdłużnego	0,006 – 1,77 mm/obr
	Skok posuwu poprzecznego	0,003 – 0,885 mm/obr
GWINTY	Liczba gwintów	Jak poniżej
	Zakres gwintów metrycznych	0,1 – 28 mm (48)
	Zakres gwintów calowych	75 – 2,5 Tpi (53)
	Zakres gwintów modułowych	0,1 – 1,75 Moduł (19)
	Zakres gwintów DP	70 – 4 DP (19)
SUPORT POPRZECZNY – NARZĘDZIOWY	Przesuw sań poprzecznych	150 mm
SUPORT POPRZECZNY – NARZĘDZIOWY	Przesuw sań górnych / suport narzędziowy	95 mm
KONIK	Średnica tulei wysuwnej	40 mm
	Stożek tulei	Nr 3 Morse’a
	Wysuw tulei	100 mm
WAGA netto	Dla 1000 mm	770 kg
