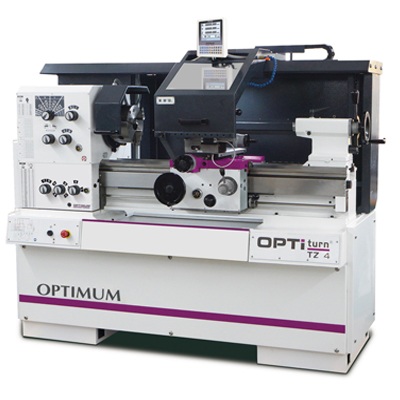

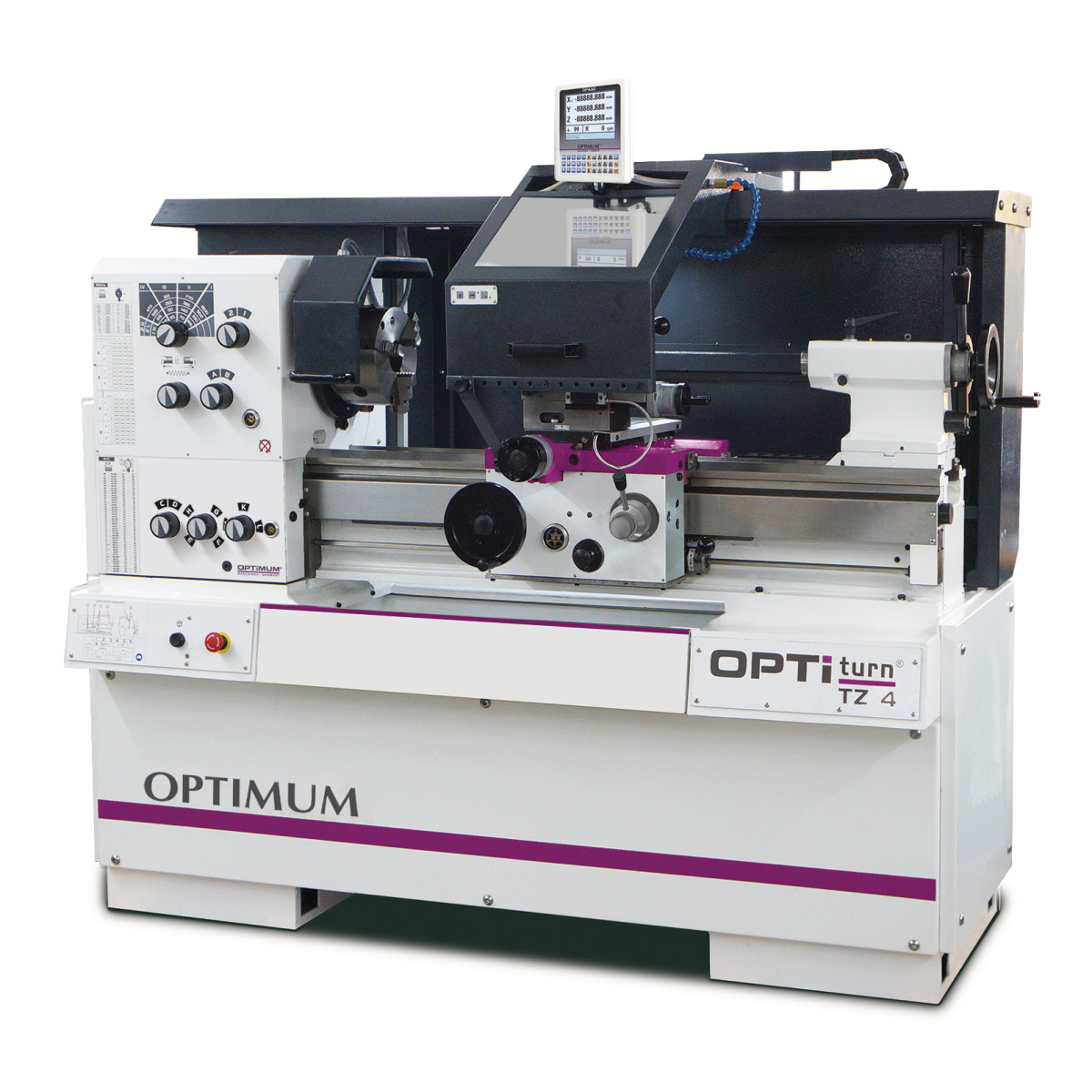

TZ4 Tokarka OPTIMUM z odczytem cyfrowym Newall / 400V

54879,00 zł Cena brutto: 67501,17 zł (z 23% VAT)

Precyzyjna obrabiarka konwencjonalna z cyfrowym wskaźnikiem położenia 3 osi  DP700 angielskiej marki NEWALL oraz szybkozmiennym imakiem stalowym



SKU: 03fa2f7502f5 Kategoria:
Numer katalogowy: 3432240

Opis

Obrabiarka marki OPTIMUM

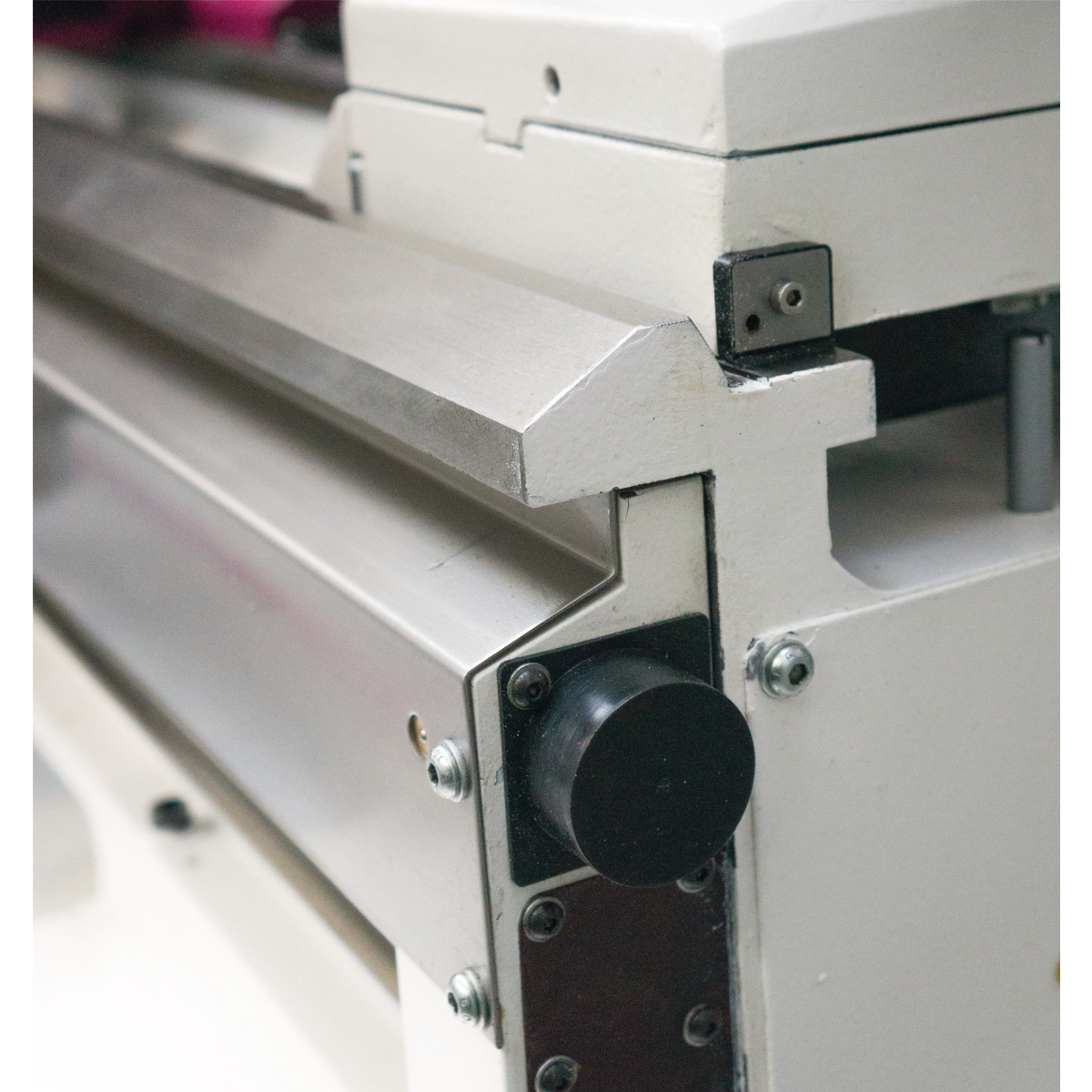

  • Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
  • Duża osłona uchwytu tokarskiego, obracana na pierścieniu prowadzącym

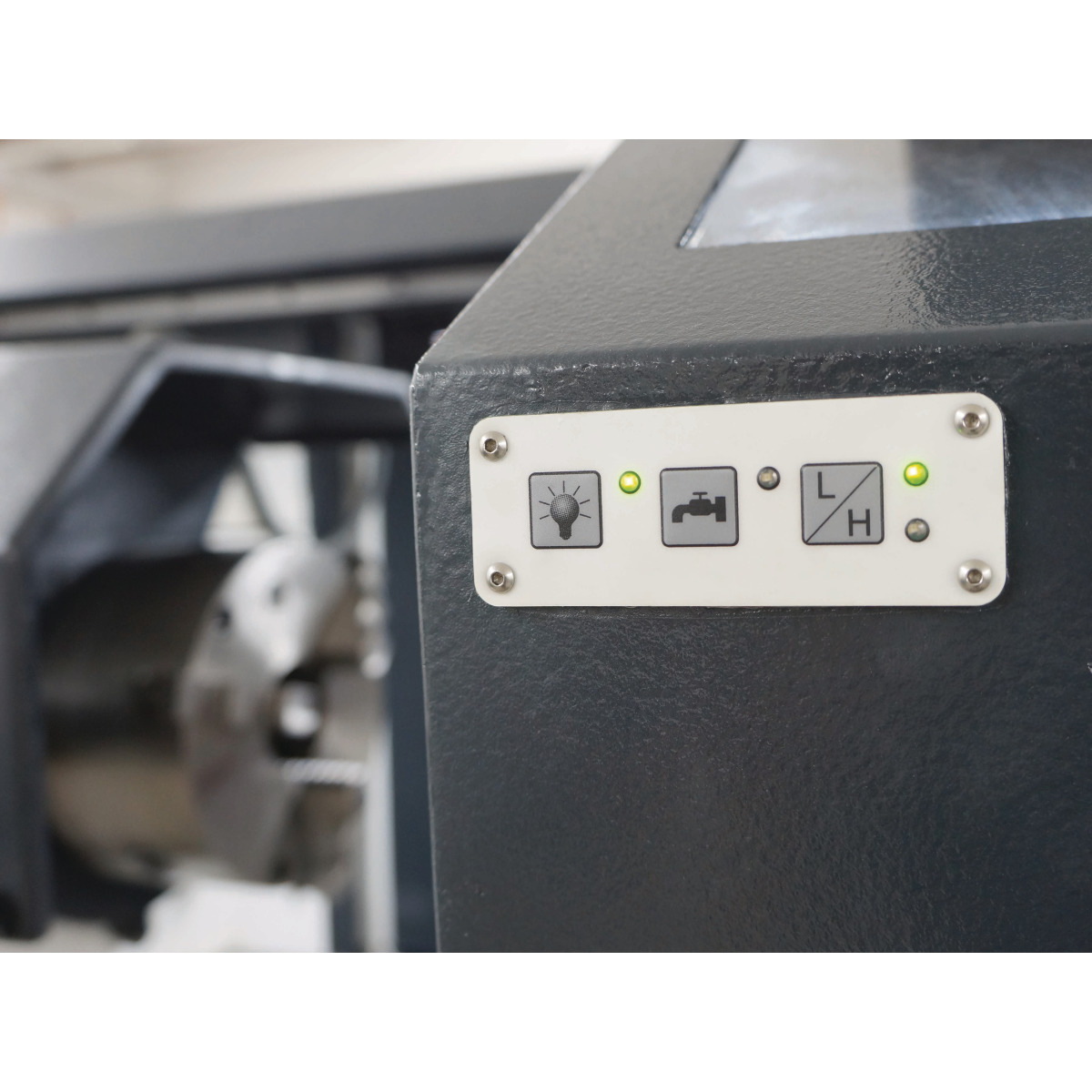

  • Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dotykowym panelem sterującym
  • Hartowane i szlifowanie wrzeciono
  • Szeroka skala nastawy posuwów oraz duży zakres gwintowania
  • Lampa maszynowa LED całkowicie oświetlająca powierzchnię roboczą
  • Zmniejszony czas wyhamowania wrzeciona głównego poprzez elektryczne hamowanie silnika

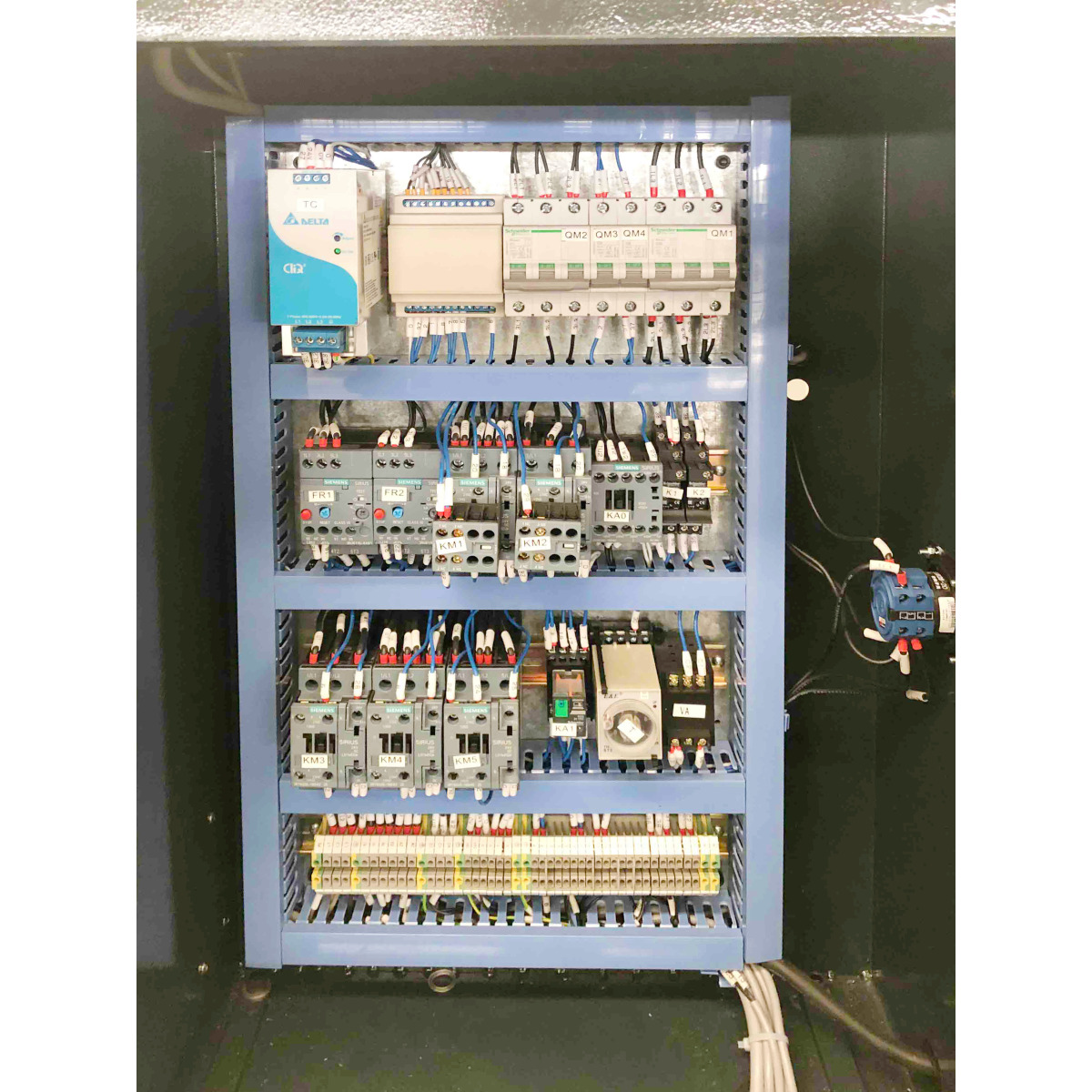

  • Szafa sterująca ze sterowaniem zasilanym napięciem 24V.
  • Wszystkie aparaty elektryczne (styczniki i przekaźniki) marki Siemens lub Schneider
  • Opcjonalnie dostępne koła zmianowe dla gwintów calowych
  • Pokrętła ręczne z funkcją ochronną – automatycznym wyłączeniem napędu osi X i Z
  • Głowica imaka stalowego, szybkozmiennego SWH 5-B
  • 1 imak stalowy 25×120 mm, typ D do noży czworokątnych
  • Końcówka wrzeciona DIN 6350 A2-5
  • Układ płynu chłodzącego
  • Osłona śruby pociągowej
  • Smarowanie centralne w saniach wzdłużnych

Cyfrowy wskaźnik położenia DP 700 NEWALL

  • Wyraźna redukcja czasów produkcji
  • Większa dokładność pracy
  • Zmniejsza się współczynnik błędów
  • Magnetyczne – prętowe liniały z głowicami pomiarowymi
Dane maszyny TZ 4
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 5 kW
Moc silika pompy układu płynu chłodzącego 125 W
Wrzeciono
Moc silnika napędowego / 2 stopnie 3 kW / 4,5 kW
Końcówka wrzeciona DIN 6350 A2-5
Przelot wrzeciona Ø 52 mm
Zakresy robocze
Wysokość kłów 200 mm
Rozpiętość w kłach 800 mm
Maks. średnica toczenia nad łożem 400 mm
Maks. średnica toczenia nad saniami poprzecznymi 245 mm
Maks. średnica toczenia po wyjęciu mostka 690 mm
Szerokość łoża 260 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 45 – 1.800 min-1
Liczba prędkości 16
Maksymalne przesuwy
Przesuw sań górnych 112 mm
Przesuw suportu poprzecznego 212 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,0263 – 1,8416 mm/obr (48 posuwów)
Posuwy poprzeczne 0,0133 – 0,9321 mm/obr (48 posuwów)
Gwinty metryczne 0,2 – 14 mm/obr (22 skoki)
Gwinty calowe (obcja) 1 – 80 Gg/cal (42 skoki)
Gwinty modułowe (obcja) 0,1 – 7mm TT (44 gwint)
Konik
Mocowanie w tulei konika MT 3
Średnica/wysuw tulei konika Ø 50 mm / 110 mm

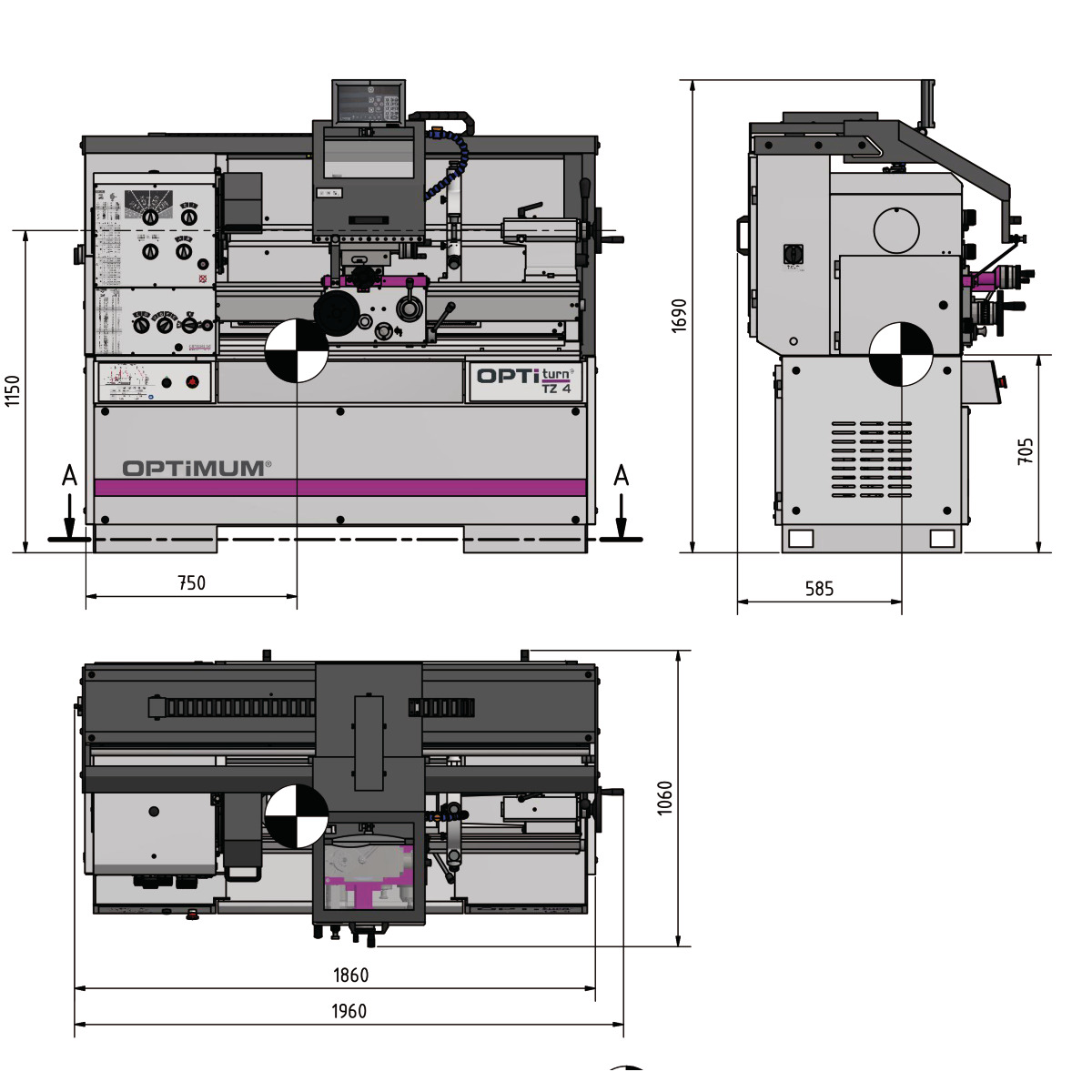

Wymiary
Długość 1.960 mm
Szerokość 1.060 mm
Wysokość 1.690 mm
Ciężar netto 1.250 kg

Wyposażenie standardowe

  • Podtrzymka stała, zakres Ø 10 – 130 mm
  • Podtrzymka ruchoma, zakres Ø 10 – 100 mm
  • Lampa maszynowa LED
  • Tuleja redukcyjna MT3/MT6
  • Kieł centrujący stały MT3
  • Głowica imaka stalowego, szybkozmiennego SWH5-B
  • Imak stalowy 25 x 120 mm, typ D do noży czwo- rokątnych
  • Zderzak dla posuwu wzdłużnego na saniach łoża
  • Narzędzie sterownicze
Wyposażenie dodatkowe Nr art.
Uchwyt trójszczękowy, samocentrujący BISON Ø 200 mm A2-5 (+wymagana tarcza zabierakowa uchwytu 3450212) 3450210
Uchwyt czteroszczękowy, samocentrujący BISON Ø 250 mm A2-5 (+wymagana tarcza zabierakowa do uchwytu 3450218) 3450216
Tarcza zabierakowa do uchwytu Ø 200 mm A2-5 (3450210) 3450212
Tarcza zabierakowa do uchwytu Ø 250 mm A2-5 (3450216) 3450218
Tracza czołowa bez szczęk Ø 320 mm A2-5 3442979
Uchwyt narzędziowy i narzędzia tokarki
Imak stalowy 25 x 120 mm do noży czworokątnych, typ D 3384306
Imak stalowy 32 x 130 mm do noży okrągłych, typ H 3384324
Zestaw noży tokarskich HM25, 5- częściowy 3441623
Zestaw noży tokarskich HM25, 5- częściowy 3441672
Akcesoria dodatkowe
Zestaw kół zmianowych do gwintów calowych 3444160
Stopa maszynowa – wibroizolator SE1 (wymagane 8 szt.) 3381012
